UL 10093 PVC電子線
發布時間：2026-01-21 11:55:32來源：無錫勝維電氣編輯部

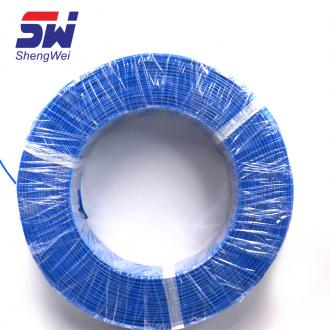

UL10093 HOOK-UP WIRE 連接線
◎額定溫度：105℃
◎額定電壓：3000V
◎參考標準：UL758,UL1581,CSA
◎?qū)w使用單支或絞合28~16AWG 鍍錫或裸銅
◎絕緣：PVC 符合ROHS、REACH 環保要求
◎阻燃：通過VW-1、FT1 阻燃測試
◎用途：用于一般電子、電器設備內部連接線
| 導體 CONDUCTOR |
絕緣 INSULATION |
導體電阻 Conductor resistance |
耐壓強度 DIELECTRIC STRENGTH |
||||
| 20℃ | |||||||
| 規格 | 構造Construction | 外徑 | 標稱厚度Nominal Thickness | 外徑 | 鍍錫銅 | 裸銅 | VAC,1MIN |
| AWG | Diameter | Diameter | Tinned copper | Bare Copper | |||
| 28 | 7/0.127 | 0.38 | 0.76 | 2 | 239 | 223 | 2000 |
| 26 | 10/0.127 | 0.61 | 2.1 | 150 | 140 | 2000 | |
| 24 | 16/0.127 | 0.63 | 2.25 | 94.2 | 87.6 | 2000 | |
| 22 | 26/0.127 | 0.76 | 2.4 | 59.4 | 55.4 | 2000 | |
| 20 | 41/0.127 | 0.94 | 2.55 | 36.7 | 34.6 | 2000 | |
| 18 | 63/0.127 | 1.16 | 2.8 | 23.2 | 21.8 | 2000 | |
| 16 | 105/0.127 | 1.5 | 3.1 | 14.6 | 13.7 | 2000 | |
